Válvulas hidráulicas: como funcionam, principais tipos e sinais de falha

Válvulas hidráulicas: como funcionam, principais tipos e sinais de falha

Se a bomba coloca o óleo em movimento e os cilindros transformam a energia hidráulica em força, existe outro grupo de componentes responsável por decidir para onde o óleo vai, em qual pressão e em qual velocidade.

São as válvulas hidráulicas.

Elas estão presentes em praticamente todos os sistemas hidráulicos industriais e podem executar desde funções relativamente simples até controles extremamente precisos.

Quando trabalham corretamente, os movimentos da máquina acontecem na sequência esperada.

Quando apresentam problemas, podem surgir perda de força, movimentos incorretos, instabilidade, aquecimento ou até a paralisação de determinada função.

Por isso, compreender o papel das válvulas ajuda a enxergar por que esses componentes exigem óleo limpo, aplicação correta e manutenção adequada.

O que é uma válvula hidráulica?

Uma válvula hidráulica é um componente utilizado para controlar o comportamento do óleo dentro de um circuito.

Dependendo do tipo, ela pode controlar:

• direção;
• pressão;
• vazão;
• sequência;
• bloqueio;
• movimento.

Para quem não trabalha diretamente com hidráulica, uma comparação simples ajuda.

Podemos imaginar o circuito como uma rede de caminhos por onde o óleo circula.

As válvulas funcionam como dispositivos que abrem, fecham ou ajustam esses caminhos.

Se quiser visualizar o funcionamento completo do circuito, consulte também nosso artigo sobre hidráulica industrial.

Por que existem tantos tipos diferentes?

Porque um sistema hidráulico precisa controlar várias coisas ao mesmo tempo.

Uma máquina pode precisar:

• escolher se um cilindro avança ou retorna;
• limitar a pressão máxima;
• controlar a velocidade do movimento;
• impedir que uma carga desça;
• bloquear o fluxo em determinada direção;
• realizar movimentos proporcionais;
• organizar uma sequência de operações.

Cada função exige um tipo de controle.

Por isso existem diversas famílias de válvulas.

Válvulas direcionais

As válvulas direcionais determinam qual caminho o óleo deve seguir.

São muito comuns em circuitos com cilindros.

Imagine um cilindro de dupla ação.

Para fazê-lo avançar, o óleo precisa entrar em uma das câmaras.

Para fazê-lo retornar, o fluxo precisa mudar de direção.

A válvula direcional realiza justamente essa comutação.

Dependendo do projeto, o acionamento pode ser:

• manual;
• mecânico;
• elétrico;
• hidráulico;
• pneumático.

Em máquinas automatizadas, válvulas acionadas por solenóides são bastante comuns.

Válvulas de pressão

As válvulas de pressão trabalham justamente com o controle ou limitação da pressão do circuito.

Uma das mais importantes é a válvula de alívio.

Ela ajuda a proteger o sistema contra pressões acima das condições determinadas pelo projeto.

Isso é fundamental porque componentes hidráulicos possuem limites de operação.

Pressões inadequadas podem prejudicar:

• mangueiras;
• bombas;
• cilindros;
• conexões;
• vedações;
• outros componentes.

Além das válvulas de alívio, existem outros tipos utilizados para diferentes funções de controle de pressão.

Válvulas de vazão

A vazão está diretamente relacionada à velocidade dos atuadores.

Se controlamos quanto óleo chega ao cilindro ou motor, conseguimos influenciar a velocidade do movimento.

Por isso, válvulas de vazão são utilizadas quando determinada parte da máquina precisa trabalhar em velocidade controlada.

Válvulas de retenção

As válvulas de retenção permitem a passagem do óleo em um sentido e bloqueiam o fluxo no sentido contrário.

É um princípio relativamente simples, mas muito importante em diversos circuitos.

Elas podem participar de funções de segurança, bloqueio e controle.

Válvulas proporcionais

As válvulas proporcionais permitem um controle mais gradual.

Em vez de trabalhar apenas com condições completamente aberta ou fechada, podem controlar o comportamento do sistema proporcionalmente a um comando elétrico.

Isso possibilita controlar com maior precisão parâmetros como:

• velocidade;
• pressão;
• aceleração;
• posição.

São componentes que exigem atenção especial à limpeza do óleo e às condições elétricas.

A Limax possui também um conteúdo específico sobre manutenção de válvulas proporcionais.

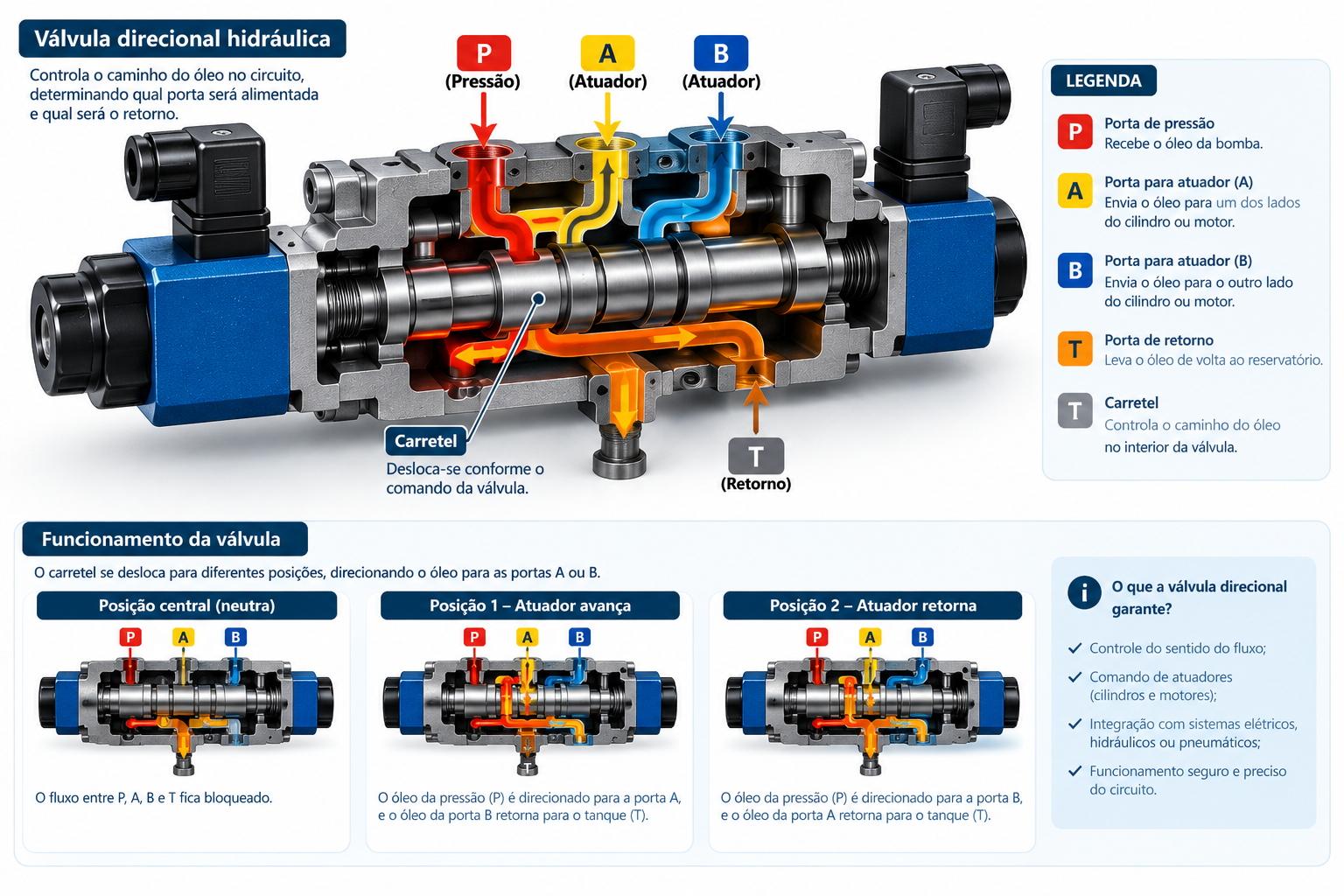

Funcionamento simplificado de uma válvula direcional responsável por controlar o caminho do óleo no circuito.

O que é o carretel de uma válvula?

Muitas válvulas direcionais utilizam internamente um componente conhecido como carretel ou spool.

Ele se desloca dentro do corpo da válvula e abre ou bloqueia diferentes passagens.

Essas passagens direcionam o óleo para as regiões desejadas do circuito.

Para funcionar corretamente, existem folgas controladas entre as superfícies.

Por isso, contaminação pode causar problemas importantes.

Por que óleo contaminado prejudica tanto as válvulas?

Algumas válvulas possuem passagens pequenas e componentes internos com alta precisão.

Partículas contaminantes podem:

• causar desgaste;
• provocar riscos;
• bloquear pequenos orifícios;
• travar movimentos;
• prejudicar a vedação;
• alterar a resposta da válvula.

Por isso, controle de contaminação é uma das partes mais importantes da manutenção hidráulica.

Temos um artigo específico explicando os principais sinais e causas da contaminação do óleo hidráulico.

Quais sinais podem indicar problema em uma válvula?

Nem sempre uma válvula deixa de funcionar completamente.

Alguns sintomas aparecem gradualmente.

Cilindro não avança ou não retorna

Pode existir uma falha de comando, acionamento ou passagem de óleo.

Movimento na direção errada

Problemas de montagem, comando ou funcionamento da válvula podem alterar o comportamento esperado.

Perda de força

Vazamentos internos ou problemas de controle de pressão podem influenciar o desempenho.

Movimento irregular

Trancos ou instabilidade podem estar relacionados à válvula, mas também a outras condições do sistema.

Máquina não mantém posição

Dependendo do circuito, uma passagem interna indesejada pode permitir movimentação do atuador.

Entretanto, cilindros e outros componentes também precisam ser avaliados.

Aquecimento

Óleo passando continuamente por restrições ou válvulas em condições inadequadas pode contribuir para geração de calor.

Nem sempre a válvula é a culpada

Esse ponto merece atenção.

Imagine um cilindro que não consegue manter a posição.

É fácil concluir imediatamente:

“A válvula está vazando internamente.”

Mas o próprio cilindro pode possuir fuga interna.

Outro exemplo:

Uma máquina perde força.

O problema pode estar em:

• bomba;
• válvula de pressão;
• cilindro;
• óleo;
• regulagem.

Por isso, trocar uma válvula apenas com base no sintoma pode gerar custo sem resolver a causa.

Solenóide queimado significa válvula danificada?

Não necessariamente.

Em válvulas acionadas eletricamente, o solenóide faz parte do sistema de acionamento.

Uma falha pode estar no próprio solenóide, mas também em:

• tensão de alimentação;
• cabos;
• conectores;
• comando elétrico;
• parte hidráulica.

O diagnóstico precisa separar o problema elétrico do hidráulico.

Regulagem incorreta também causa problemas

Algumas válvulas possuem ajustes.

Modificar uma regulagem sem compreender o circuito pode alterar completamente o comportamento da máquina.

Isso pode resultar em:

• pressão inadequada;
• velocidade incorreta;
• aumento de temperatura;
• movimentos inesperados;
• sobrecarga de componentes.

Por isso, regulagens devem respeitar o projeto e as condições da aplicação.

Como funciona a manutenção de válvulas hidráulicas?

O processo depende do modelo.

De forma geral, pode envolver:

• identificação da válvula;
• análise do problema;
• desmontagem;
• limpeza;
• inspeção dos componentes;
• avaliação de carretéis e sedes;
• verificação de vedações;
• avaliação de solenóides;
• montagem;
• regulagem;
• teste.

Em válvulas de maior precisão, limpeza e controle durante a montagem tornam-se ainda mais importantes.

Por que não é recomendado desmontar qualquer válvula na própria máquina?

Alguns componentes possuem pequenas peças, molas, orifícios e superfícies de precisão.

Abrir a válvula em ambiente inadequado pode introduzir contaminantes ou provocar montagem incorreta.

Além disso, desmontar sem conhecer o funcionamento pode dificultar a identificação do problema original.

Dependendo da aplicação, o correto é retirar o componente para inspeção adequada.

A importância dos testes

Depois de uma manutenção, o teste ajuda a avaliar se a válvula executa corretamente sua função.

Dependendo do tipo, podem ser verificadas:

• comutação;
• passagem de fluxo;
• estanqueidade;
• pressão;
• acionamento;
• resposta.

O objetivo é reduzir o risco de descobrir um problema somente depois que o componente for reinstalado na máquina.

Válvulas também fazem parte de unidades hidráulicas

Muitas máquinas concentram várias válvulas dentro ou próximas da unidade hidráulica.

Em sistemas mais complexos, elas também podem ser montadas diretamente sobre blocos hidráulicos conhecidos como manifolds.

Isso reduz a quantidade de tubulações externas e permite criar circuitos mais compactos.

Falaremos especificamente sobre blocos manifold em nosso próximo conteúdo.

O valor da válvula está na função que ela controla

Uma válvula pode ser fisicamente pequena.

Mesmo assim, pode comandar um cilindro enorme ou uma etapa crítica de produção.

Se ela deixa de funcionar, uma máquina inteira pode ficar indisponível.

Por isso, o custo de manutenção nunca deve ser analisado apenas comparando o preço do componente.

Também é necessário considerar:

• importância da máquina;
• custo da parada;
• impacto na produção;
• segurança;
• confiabilidade.

Conte com a Limax para soluções em válvulas hidráulicas

A Limax Sistemas Hidráulicos trabalha com componentes e manutenção de sistemas hidráulicos utilizados em diferentes aplicações industriais.

Quando uma válvula apresenta falha, nosso objetivo é compreender seu papel no circuito e avaliar as possíveis causas do problema.

Uma manutenção de qualidade não deve apenas trocar componentes.

Ela deve buscar restabelecer o funcionamento e a confiabilidade da máquina.

Se sua empresa possui uma máquina com perda de força, movimentos irregulares, problemas de comando ou outros sintomas hidráulicos, entre em contato com a equipe da Limax Sistemas Hidráulicos.

Estamos em Santa Bárbara d'Oeste – SP, atendendo empresas e indústrias com soluções hidráulicas.

Controlar corretamente o óleo significa controlar corretamente o movimento da máquina.

---

Perguntas frequentes sobre válvulas hidráulicas

Para que serve uma válvula hidráulica?

Ela controla o comportamento do óleo dentro do circuito, podendo atuar sobre direção, pressão, vazão e outras funções.

Quais são os principais tipos?

Entre os mais conhecidos estão direcionais, de pressão, de vazão, retenção e proporcionais.

Óleo contaminado pode travar uma válvula?

Sim. Dependendo do tipo de válvula, partículas podem prejudicar superfícies e pequenas passagens internas.

Uma válvula pode causar perda de força?

Sim, mas a perda de força também pode ter origem na bomba, cilindros ou outras partes do circuito.

O que é uma válvula proporcional?

É uma válvula capaz de controlar determinadas grandezas de maneira proporcional a um comando, proporcionando controle mais gradual.

É possível reparar válvulas hidráulicas?

Dependendo do modelo e das condições do componente, sim. É necessária avaliação técnica.

Por que testar uma válvula após a manutenção?

Para confirmar que ela realiza corretamente sua função antes de retornar à máquina.
