Hidráulica industrial: o que é, como funciona e onde é utilizada

Quando observamos uma máquina industrial trabalhando, normalmente vemos estruturas metálicas, motores, painéis elétricos, sensores e diversos componentes realizando movimentos de forma sincronizada.

Em muitas dessas máquinas, porém, existe um sistema responsável por algo fundamental: gerar força e transformar energia em movimento.

É aí que entra a hidráulica industrial.

Ela está presente em prensas, máquinas de produção, equipamentos de movimentação, sistemas de elevação, máquinas agrícolas, equipamentos siderúrgicos e em inúmeras outras aplicações.

Em alguns casos, o sistema hidráulico é responsável justamente pelo movimento principal da máquina. Isso significa que, se ele apresentar uma falha, toda a produção pode ser afetada.

Por isso, entender como a hidráulica funciona também ajuda a compreender por que manutenção, limpeza, filtragem e acompanhamento dos componentes não devem ser tratados apenas quando a máquina para.

O que é hidráulica industrial?

De forma simples, a hidráulica industrial utiliza um fluido, normalmente óleo hidráulico, para transmitir energia dentro de uma máquina.

Esse óleo circula por um conjunto de componentes, como:

• reservatório;
• bomba hidráulica;
• filtros;
• válvulas;
• mangueiras e tubulações;
• cilindros hidráulicos;
• motores hidráulicos.

Cada componente possui uma função específica.

A bomba movimenta o óleo.

As válvulas controlam sua direção, pressão e vazão.

Os cilindros e motores hidráulicos transformam essa energia em movimento.

Os filtros ajudam a controlar a contaminação.

E o reservatório mantém o fluido necessário para o funcionamento do circuito.

É justamente o trabalho conjunto desses componentes que permite que uma máquina consiga levantar, empurrar, prensar, puxar, girar ou posicionar grandes cargas de maneira controlada.

Como funciona um sistema hidráulico?

Imagine uma máquina que precisa empurrar uma carga muito pesada.

O primeiro passo é retirar o óleo do reservatório e fazê-lo circular. Essa função é realizada pela bomba hidráulica.

A bomba gera fluxo e envia o óleo para o circuito.

Esse óleo passa então pelas válvulas, responsáveis por controlar para onde ele deve seguir e em quais condições.

Quando chega até um cilindro hidráulico, por exemplo, a pressão atua sobre o pistão existente em seu interior.

O resultado é o movimento da haste.

Esse movimento pode ser utilizado para levantar, empurrar, puxar, prensar ou posicionar alguma parte da máquina.

Depois de realizar o trabalho, o óleo retorna ao reservatório e continua circulando pelo sistema.

De maneira bastante simplificada, podemos imaginar o processo desta forma:

Reservatório → Bomba → Válvulas → Atuador → Retorno ao reservatório

Parece simples, mas existe muita engenharia envolvida para que pressão, vazão, temperatura, filtragem e movimentação trabalhem corretamente em conjunto.

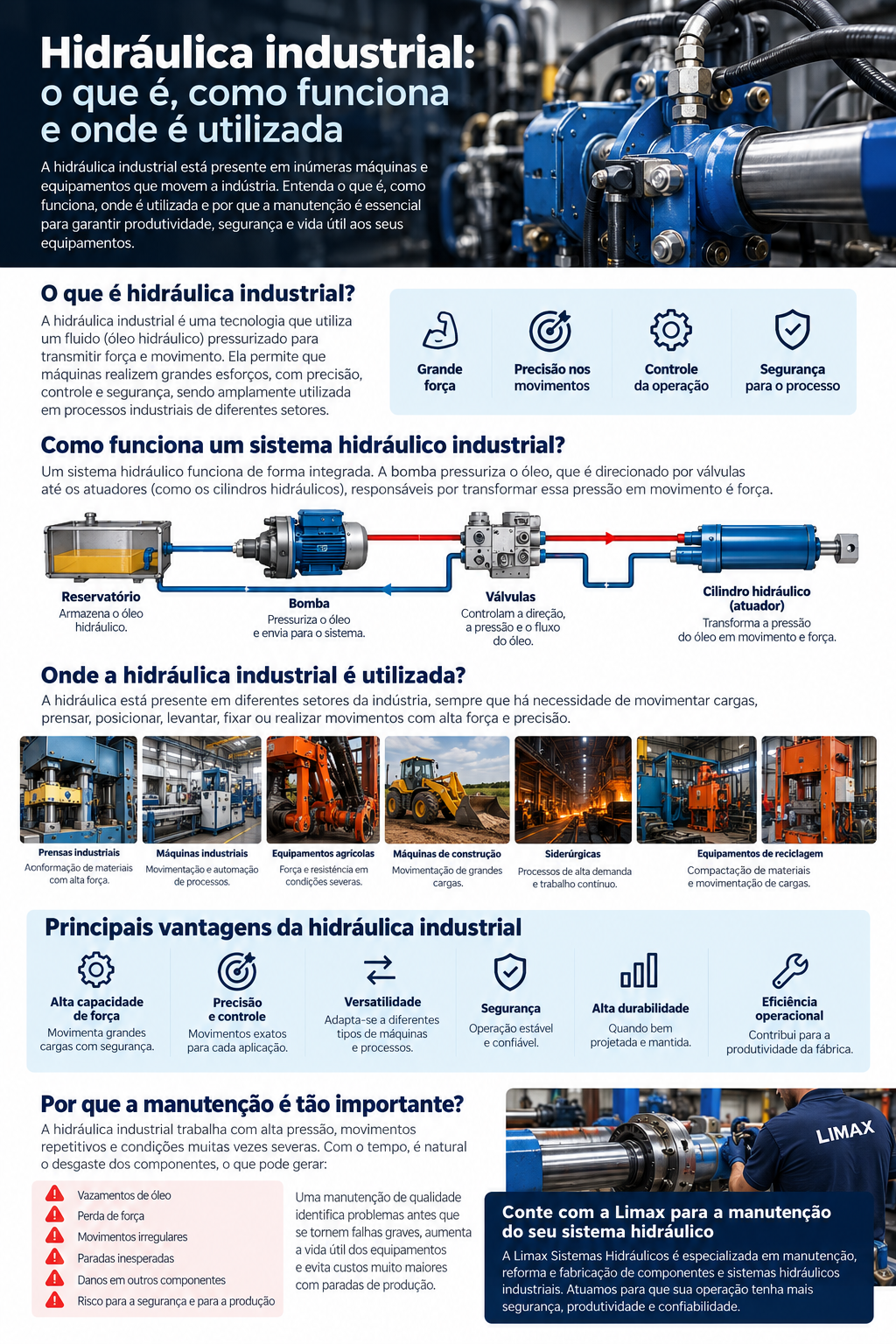

Uma forma simples de visualizar a hidráulica industrial

Visão simplificada de um sistema hidráulico industrial, seus principais componentes, aplicações e a importância da manutenção.

Por que a hidráulica é tão utilizada na indústria?

Uma das principais vantagens da hidráulica é sua capacidade de desenvolver grandes forças utilizando componentes relativamente compactos.

Por isso, é muito utilizada quando uma máquina precisa:

• levantar cargas;
• prensar materiais;
• dobrar peças;
• movimentar grandes estruturas;
• empurrar ou puxar componentes;
• fixar peças;
• controlar movimentos;
• realizar operações repetitivas;
• movimentar equipamentos pesados.

Além da força, um sistema bem projetado pode proporcionar controle de velocidade, direção e pressão.

Isso permite que a hidráulica seja utilizada tanto em equipamentos extremamente pesados quanto em máquinas que exigem movimentos controlados e repetitivos.

Onde encontramos sistemas hidráulicos?

A hidráulica está presente em muito mais equipamentos do que normalmente imaginamos.

Prensas hidráulicas

Talvez sejam um dos exemplos mais conhecidos.

As prensas utilizam a hidráulica para gerar grandes forças em processos de conformação, montagem, compactação, estampagem e diversas outras operações.

Nesses equipamentos, qualquer perda de pressão ou problema em cilindros, bombas e válvulas pode afetar diretamente a capacidade produtiva da máquina.

Máquinas industriais

Em linhas de produção, sistemas hidráulicos podem ser responsáveis por movimentos de:

• fixação;
• posicionamento;
• alimentação;
• abertura e fechamento;
• elevação;
• prensagem.

Em alguns equipamentos, mesmo um pequeno cilindro pode executar uma função indispensável para todo o ciclo da máquina.

Siderurgia

A indústria siderúrgica utiliza sistemas hidráulicos em aplicações que exigem grande força, robustez e funcionamento contínuo.

São ambientes que muitas vezes apresentam condições severas de temperatura, contaminação e operação.

Papel e celulose

Máquinas desse segmento também podem utilizar diversos cilindros, válvulas, bombas e unidades hidráulicas para movimentação e controle de processos.

Máquinas agrícolas e equipamentos móveis

Tratores, colheitadeiras, implementos, escavadeiras e carregadeiras utilizam hidráulica para movimentar braços, caçambas, implementos e outras estruturas.

Equipamentos de movimentação

Plataformas elevatórias, mesas de elevação, equipamentos de carga e inúmeros dispositivos utilizam cilindros hidráulicos para movimentar grandes pesos.

Máquinas especiais

Muitas empresas possuem equipamentos desenvolvidos especificamente para seus próprios processos.

Sempre que existe necessidade de força e movimento controlado, a hidráulica pode fazer parte da solução.

Quais são os principais componentes?

Embora cada máquina possa possuir um circuito diferente, alguns componentes aparecem com frequência.

Bomba hidráulica

A bomba é responsável por gerar o fluxo de óleo necessário para o funcionamento do sistema.

Ela recebe energia mecânica, normalmente de um motor elétrico ou de combustão, e permite que o fluido circule pelo circuito.

Existem diversos tipos de bombas hidráulicas, como bombas de engrenagens, palhetas e pistões.

Cada uma possui características e aplicações específicas.

Quando uma bomba começa a apresentar problemas, podem surgir sinais como perda de desempenho, ruídos, aquecimento ou dificuldade para o sistema atingir suas condições normais de trabalho.

Um problema bastante conhecido é a cavitação, que pode causar ruídos, vibração e danos internos. Temos um conteúdo específico explicando os sintomas e as causas da cavitação em bombas hidráulicas.

Válvulas hidráulicas

As válvulas controlam o comportamento do óleo dentro do circuito.

Elas podem determinar:

• para onde o fluido será direcionado;
• qual será a pressão máxima;
• quanto óleo irá passar;
• quando determinado movimento deve acontecer.

Uma falha ou regulagem incorreta pode provocar perda de força, movimentos inesperados, lentidão ou impossibilidade de realizar determinadas funções.

Cilindros hidráulicos

Os cilindros transformam a energia hidráulica em movimento linear.

São responsáveis por grande parte dos movimentos de avanço e recuo encontrados nas máquinas.

Apesar de visualmente parecerem componentes relativamente simples, possuem haste, pistão, camisa, vedações, guias e outras peças trabalhando juntas.

Problemas em um cilindro podem aparecer através de vazamentos, perda de força, movimentos irregulares, danos na haste ou dificuldade para manter determinada posição.

Motores hidráulicos

Enquanto os cilindros produzem movimento linear, os motores hidráulicos transformam a energia do óleo em movimento rotativo.

São utilizados em aplicações que necessitam de torque e rotação.

Unidade hidráulica

Em muitos equipamentos, bomba, reservatório, filtros, válvulas e outros componentes ficam reunidos em uma unidade hidráulica.

Ela funciona como o conjunto responsável por gerar e controlar a energia hidráulica necessária para a máquina.

Se quiser entender melhor essa parte do sistema, já explicamos em nosso conteúdo sobre o que é uma unidade hidráulica, como funciona e quais são seus principais componentes.

E qual é a função do óleo hidráulico?

É comum enxergar o óleo apenas como o líquido que circula dentro da máquina.

Na realidade, sua função é muito mais importante.

Além de transmitir energia, o óleo também participa da:

• lubrificação dos componentes;
• proteção das superfícies;
• dissipação de calor;
• operação de válvulas, bombas e atuadores.

Por isso, sua condição interfere diretamente na confiabilidade de todo o sistema.

Óleo contaminado pode acelerar o desgaste de bombas, válvulas e cilindros.

Água, partículas sólidas, resíduos e outros contaminantes podem circular pelo circuito e danificar componentes que trabalham com folgas extremamente pequenas.

Já explicamos esse assunto com mais detalhes no artigo Óleo hidráulico contaminado: principais sinais, causas e consequências.

A temperatura também merece atenção.

Quando o óleo trabalha acima das condições adequadas, pode perder propriedades, prejudicar vedações e acelerar o desgaste dos componentes.

Temos também um conteúdo específico sobre as principais causas e riscos do superaquecimento do óleo hidráulico.

O sistema hidráulico deve ser enxergado como um conjunto

Esse é um dos pontos mais importantes quando falamos sobre manutenção.

Uma bomba não trabalha sozinha.

Um cilindro não trabalha sozinho.

Uma válvula não trabalha sozinha.

Todos fazem parte do mesmo circuito.

Imagine, por exemplo, que uma bomba apresente uma falha e seja simplesmente substituída.

Se a verdadeira causa do problema for contaminação do óleo, restrição na sucção, temperatura excessiva ou pressão inadequada, a bomba nova poderá apresentar problemas novamente.

O mesmo vale para um cilindro.

Trocar apenas as vedações pode não resolver um vazamento se a haste estiver danificada ou se existir algum outro problema causando o desgaste.

É por isso que uma boa manutenção deve tentar responder não apenas:

"Qual componente apresentou problema?"

Mas também:

"Por que esse componente apresentou problema?"

Quais sinais indicam que algo não está certo?

Sistemas hidráulicos normalmente dão alguns sinais quando as condições começam a mudar.

Entre os mais comuns estão:

Vazamentos

Vazamentos externos podem indicar desgaste em vedações, conexões, mangueiras ou outros componentes.

Além da perda de óleo, também representam sujeira, desperdício e podem gerar riscos para o ambiente de trabalho.

Perda de força

Quando uma máquina não consegue mais realizar determinada operação com a mesma capacidade, é necessário investigar o circuito.

O problema pode estar relacionado à bomba, válvulas, cilindros, regulagem ou outras partes do sistema.

Movimentos mais lentos

Uma alteração na velocidade dos movimentos também pode indicar perda de desempenho.

Ruídos diferentes

Operadores que trabalham diariamente com uma máquina normalmente conhecem muito bem o som do equipamento.

Quando surge um ruído diferente, principalmente vindo da bomba ou da unidade hidráulica, vale investigar.

Aquecimento excessivo

Temperaturas elevadas podem acelerar a degradação do óleo e prejudicar diversos componentes.

Movimentos irregulares

Trancos, vibrações ou alterações na movimentação não devem ser ignorados.

Esses são alguns dos sinais que comentamos também no artigo 5 sinais de que seu sistema hidráulico precisa de manutenção.

Por que esperar a máquina parar pode sair caro?

Quando uma máquina importante para a produção para inesperadamente, o problema deixa de ser apenas hidráulico.

Começam a aparecer outros impactos:

• produção interrompida;
• operadores aguardando;
• atrasos;
• necessidade de manutenção emergencial;
• compra urgente de componentes;
• alteração no planejamento;
• impacto em processos seguintes;
• risco de atraso para clientes.

É nesse momento que o valor real da manutenção fica mais evidente.

Uma bomba, válvula ou cilindro pode representar apenas uma pequena parcela do valor total de uma máquina.

Porém, se esse componente impedir todo o equipamento de trabalhar, seu impacto passa a ser muito maior do que simplesmente o preço da peça.

Por isso, uma pergunta importante para qualquer indústria é:

quanto custa fazer a manutenção?

Mas existe uma segunda pergunta que muitas vezes é ainda mais importante:

quanto custa ter essa máquina parada?

Manutenção preventiva: cuidar antes de quebrar

Nem toda manutenção precisa começar depois de uma falha.

Acompanhamentos relativamente simples podem ajudar a identificar alterações antes que elas se transformem em problemas maiores.

Alguns exemplos são:

• verificar possíveis vazamentos;
• acompanhar a temperatura do sistema;
• observar mudanças de ruído;
• verificar filtros;
• inspecionar mangueiras;
• acompanhar a condição do óleo;
• observar o funcionamento dos cilindros;
• acompanhar pressão e desempenho;
• manter o sistema limpo.

O próprio operador pode ter um papel muito importante nesse processo.

Quem utiliza a máquina diariamente costuma perceber rapidamente quando alguma coisa começa a funcionar de maneira diferente.

Manutenção hidráulica não é simplesmente trocar peças

Quando uma máquina para, existe naturalmente uma pressão para que ela volte a funcionar o mais rápido possível.

Velocidade é importante.

Mas existe uma grande diferença entre colocar uma máquina novamente em funcionamento e resolver corretamente a causa de uma falha.

Uma manutenção de qualidade pode envolver:

• levantamento das informações do problema;
• desmontagem;
• inspeção;
• análise dimensional;
• limpeza;
• substituição ou recuperação de componentes;
• montagem;
• regulagem;
• testes.

O objetivo não deve ser somente fazer o equipamento voltar a se movimentar.

O objetivo deve ser devolver confiabilidade para a operação.

A importância dos testes

Sempre que possível e aplicável, testar os componentes depois da manutenção ajuda a verificar seu funcionamento antes da instalação novamente na máquina.

Dependendo do componente, podem ser avaliados pontos como:

• pressão;
• vazão;
• vedação;
• avanço e retorno;
• funcionamento de válvulas;
• comportamento do componente durante a operação.

Isso reduz incertezas e proporciona maior segurança no retorno do equipamento ao trabalho.

Manutenção de qualidade ajuda a proteger todo o investimento

Máquinas industriais representam investimentos importantes.

Algumas trabalham durante vários turnos e são responsáveis por etapas críticas da produção.

O sistema hidráulico faz parte desse patrimônio.

Por isso, investir em:

• manutenção adequada;
• componentes corretos;
• filtragem;
• óleo em boas condições;
• inspeções;
• diagnóstico;
• testes;

significa também proteger a máquina que depende daquele sistema.

Uma hidráulica bem cuidada tende a proporcionar mais confiabilidade, previsibilidade e disponibilidade para a produção.

Conte com a Limax para cuidar do seu sistema hidráulico

A Limax Sistemas Hidráulicos atua com manutenção, reforma e fabricação de componentes e sistemas hidráulicos para diferentes aplicações industriais.

Trabalhamos com soluções envolvendo:

• cilindros hidráulicos;
• bombas hidráulicas;
• válvulas;
• unidades hidráulicas;
• filtragem;
• mangueiras e componentes;
• manutenção de sistemas hidráulicos.

Cada máquina possui características e condições de trabalho diferentes.

Por isso, buscamos compreender a aplicação e o problema apresentado antes de definir a melhor solução.

Mais do que substituir componentes, uma manutenção de qualidade deve contribuir para que o equipamento volte a trabalhar com segurança e confiabilidade.

Se sua empresa possui uma máquina apresentando vazamentos, perda de força, aquecimento, ruídos, movimentos irregulares ou outros problemas hidráulicos, entre em contato com a equipe da Limax Sistemas Hidráulicos.

Estamos em Santa Bárbara d'Oeste – SP, atendendo empresas e indústrias com soluções em hidráulica.

Cuidar do sistema hidráulico é cuidar da máquina, da produção e de todo o investimento que depende dela.

---

Perguntas frequentes sobre hidráulica industrial

O que é hidráulica industrial?

É a utilização de um fluido pressurizado, normalmente óleo hidráulico, para transmitir energia e gerar força ou movimento em máquinas e equipamentos.

Quais são os principais componentes de um sistema hidráulico?

Entre os principais estão reservatório, bomba hidráulica, filtros, válvulas, cilindros, motores hidráulicos, mangueiras, tubos e conexões.

Para que serve uma bomba hidráulica?

A bomba é responsável por gerar o fluxo de óleo necessário para o funcionamento do circuito hidráulico.

Qual é a função de um cilindro hidráulico?

O cilindro transforma a energia hidráulica em movimento linear, permitindo realizar movimentos como empurrar, puxar, levantar ou prensar.

Por que a filtragem é importante?

Porque partículas contaminantes podem circular pelo sistema e provocar desgaste em componentes como bombas, válvulas e cilindros.

Vazamento hidráulico é normal?

Não deve ser considerado normal. Vazamentos podem indicar desgaste de vedações, conexões, mangueiras ou outros componentes e devem ser avaliados.

Sistemas hidráulicos precisam de manutenção preventiva?

Sim. Inspeções e acompanhamento das condições do sistema podem ajudar a identificar alterações antes que elas resultem em falhas maiores.

Por que é importante analisar o sistema inteiro?

Porque uma falha aparentemente localizada em um componente pode ter sido causada por outro problema no circuito, como contaminação, temperatura elevada, pressão incorreta ou regulagem inadequada.
