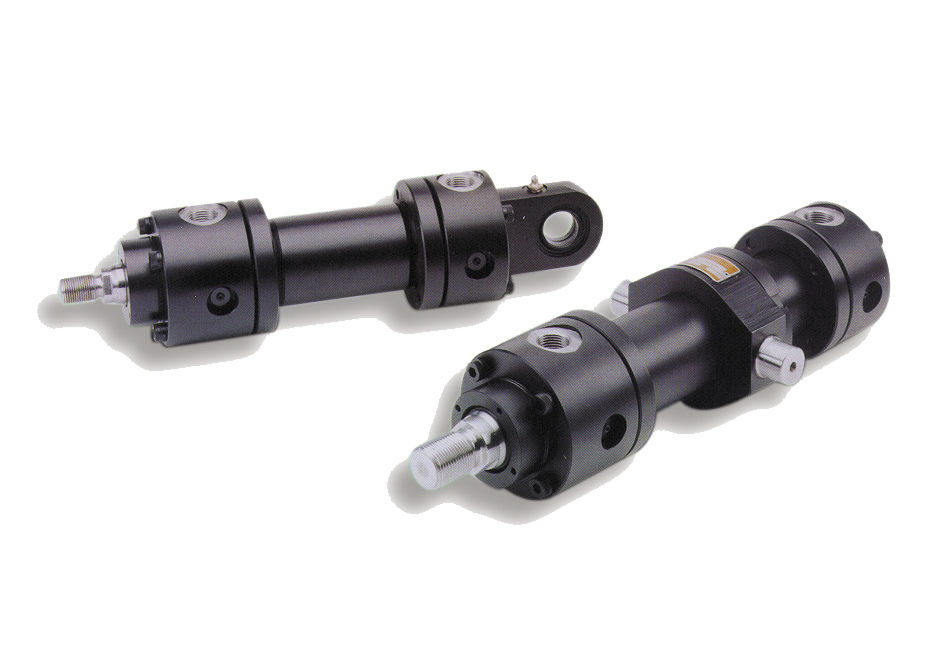

Os cilindros hidráulicos estão presentes em inúmeras máquinas e equipamentos industriais. Eles levantam cargas, movimentam estruturas, prensam materiais, posicionam componentes e realizam movimentos que muitas vezes são fundamentais para todo o processo produtivo.

Apesar disso, quando estão funcionando corretamente, é comum que passem despercebidos.

O problema aparece quando começam os primeiros sinais de desgaste: um pequeno vazamento, perda de força, movimentos irregulares ou marcas na haste.

Em alguns casos, o equipamento continua trabalhando por algum tempo. Em outros, a falha pode evoluir até provocar a parada completa da máquina.

Por isso, entender como funciona um cilindro hidráulico e quais cuidados ele necessita ajuda a enxergar esse componente não apenas como uma peça da máquina, mas como parte importante da produtividade e da confiabilidade de todo o equipamento.

O que é um cilindro hidráulico?

O cilindro hidráulico é um componente capaz de transformar a energia do óleo pressurizado em força e movimento linear.

De forma simples, podemos imaginar que o óleo hidráulico entra no cilindro e atua sobre um pistão localizado em seu interior.

A pressão aplicada sobre esse pistão gera força e faz com que a haste avance ou recue.

É esse movimento que pode ser utilizado para:

• levantar;
• empurrar;
• puxar;
• prensar;
• posicionar;
• abrir;
• fechar;
• movimentar componentes de uma máquina.

Os cilindros fazem parte de um sistema hidráulico maior, composto também por bombas, válvulas, filtros, mangueiras, reservatórios e outros componentes.

Para entender melhor como todos esses elementos trabalham juntos, temos também um conteúdo completo sobre hidráulica industrial, seu funcionamento e suas principais aplicações.

Por que os cilindros hidráulicos conseguem gerar tanta força?

Uma das grandes vantagens da hidráulica é justamente a possibilidade de desenvolver forças elevadas de forma controlada.

Quando o óleo pressurizado atua sobre a área do pistão, é gerada uma força capaz de movimentar a haste.

Sem entrar profundamente nos cálculos, podemos resumir assim:

pressão + área do pistão = força disponível no cilindro.

Isso explica por que cilindros hidráulicos são tão comuns em máquinas que precisam realizar grandes esforços.

Uma prensa hidráulica, por exemplo, pode necessitar de muita força durante uma operação relativamente curta.

Uma máquina de movimentação pode precisar levantar grandes cargas.

Uma linha industrial pode utilizar pequenos cilindros para repetir movimentos milhares de vezes durante a produção.

Cada aplicação possui suas próprias necessidades.

Onde os cilindros hidráulicos são utilizados?

Existem cilindros hidráulicos em diversos segmentos.

Entre as aplicações mais comuns estão:

• prensas hidráulicas;
• máquinas industriais;
• equipamentos agrícolas;
• máquinas de construção;
• siderúrgicas;
• equipamentos de mineração;
• plataformas elevatórias;
• compactadores;
• máquinas de papel e celulose;
• equipamentos rodoviários;
• sistemas de movimentação;
• máquinas especiais;
• dispositivos de fixação;
• linhas de produção.

Em muitas dessas aplicações, o cilindro realiza diretamente um movimento essencial para a máquina.

Isso significa que um componente aparentemente simples pode ser responsável por manter uma etapa inteira da produção funcionando.

Um cilindro é muito mais do que uma haste e um tubo

Por fora, um cilindro hidráulico pode parecer relativamente simples.

Mas internamente existem diversos componentes trabalhando em conjunto.

Entre os principais estão:

Camisa do cilindro

É a região onde o pistão se movimenta internamente.

Sua superfície precisa possuir condições adequadas para que o conjunto trabalhe com baixo desgaste e boa vedação.

Pistão

O pistão recebe a ação do óleo pressurizado e transmite a força necessária para movimentar a haste.

Haste

É a parte visível que avança e retorna durante o funcionamento.

A condição de sua superfície é extremamente importante, pois ela trabalha diretamente em contato com os sistemas de vedação.

Cabeçote e tampa

São componentes estruturais responsáveis pelo fechamento e montagem do conjunto.

Vedações

Impedem que o óleo passe por regiões onde não deveria.

Existem diferentes tipos de vedações e materiais, escolhidos de acordo com pressão, temperatura, velocidade e características da aplicação.

Guias

Auxiliam no alinhamento e no suporte dos componentes durante o movimento.

Raspador

Ajuda a impedir que sujeira e contaminantes presentes na superfície da haste entrem no interior do cilindro.

Todos esses componentes precisam trabalhar em conjunto.

Por isso, quando um cilindro apresenta uma falha, é importante avaliar o conjunto inteiro.

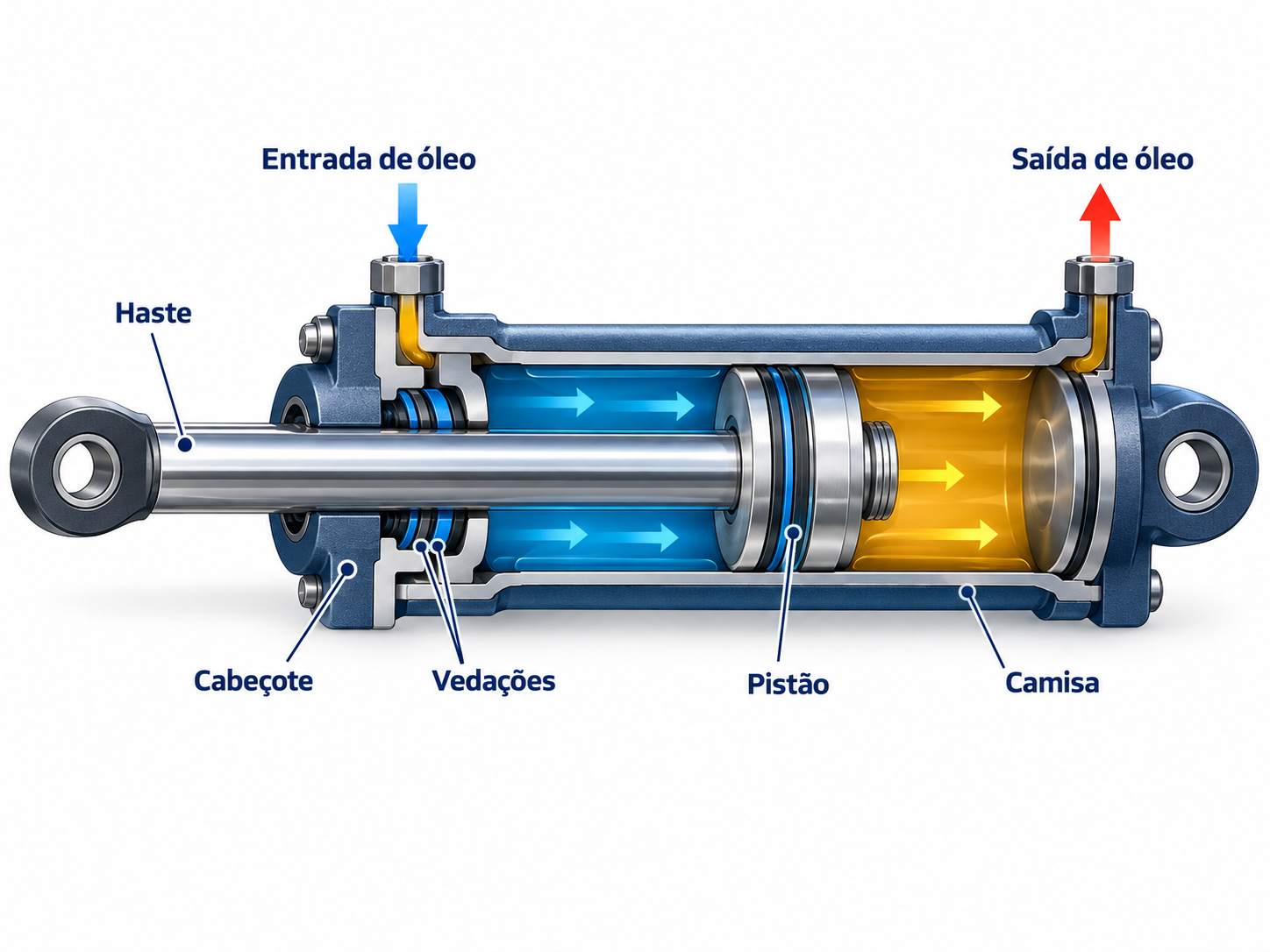

Principais componentes de um cilindro hidráulico e sua função dentro do conjunto.

Vazamento significa apenas trocar a vedação?

Essa é uma das situações mais comuns na manutenção de cilindros.

Surge óleo próximo à haste e a primeira conclusão pode ser:

“Precisa trocar a vedação.”

De fato, a vedação pode estar desgastada.

Mas existe uma pergunta ainda mais importante:

por que essa vedação falhou?

Imagine que a haste tenha riscos, corrosão ou algum dano em sua superfície.

Ao colocar uma vedação nova, ela continuará passando sobre essa região danificada durante cada movimento do cilindro.

O resultado pode ser um novo vazamento pouco tempo depois.

Por isso, trocar apenas a vedação nem sempre significa resolver o problema.

Quais são os principais problemas encontrados em cilindros hidráulicos?

Algumas falhas aparecem com maior frequência.

Vazamento de óleo

Pode ocorrer pela haste, conexões ou outras regiões do cilindro.

Além da perda do fluido, o vazamento pode indicar desgaste de vedações ou danos em outros componentes.

Haste riscada

Riscos e marcas podem danificar as vedações durante o movimento.

Dependendo da condição da haste, pode ser necessário realizar recuperação ou fabricar uma nova peça.

Haste empenada

Um desalinhamento pode provocar esforços laterais, desgaste irregular e dificuldades de funcionamento.

Corrosão

Quando a superfície da haste sofre oxidação, as irregularidades também podem prejudicar as vedações.

Desgaste das guias

As guias ajudam a manter o alinhamento dos componentes.

Com desgaste excessivo, podem surgir folgas e contato inadequado entre as partes.

Danos na camisa

Riscos ou desgaste na superfície interna podem comprometer a vedação e o funcionamento do pistão.

Vazamento interno

Nem sempre o óleo aparece externamente.

Em alguns casos, ele pode passar internamente de uma câmara para outra.

Um possível sinal é o cilindro perder força ou não conseguir manter sua posição.

Quais sinais indicam que um cilindro precisa de manutenção?

Nem sempre o cilindro deixa de funcionar imediatamente.

Muitas vezes surgem sinais antes da falha completa.

É importante observar:

• vazamento de óleo;
• perda de força;
• movimentos mais lentos;
• movimentos com trancos;
• dificuldade para avançar ou retornar;
• haste riscada;
• corrosão;
• ruídos anormais;
• perda de posição;
• folgas;
• vazamentos recorrentes.

Alguns desses sintomas também podem estar relacionados a outros componentes do sistema.

Por isso, o diagnóstico é tão importante.

No artigo 5 sinais de que seu sistema hidráulico precisa de manutenção, mostramos outros comportamentos que merecem atenção antes que uma falha se torne mais grave.

Nem sempre o problema está dentro do cilindro

Esse é um ponto importante.

O cilindro faz parte de um circuito.

Uma máquina hidráulica também pode possuir:

• bomba;
• válvulas;
• filtros;
• mangueiras;
• reservatório;
• conexões;
• instrumentos de controle.

Por isso, alguns problemas que parecem estar no cilindro podem ter origem em outra região.

Uma válvula pode permitir passagem indevida de óleo.

A pressão pode estar regulada incorretamente.

O óleo pode estar contaminado.

A máquina pode possuir algum desalinhamento mecânico.

Por isso, analisar apenas o sintoma nem sempre é suficiente.

O óleo contaminado também pode danificar cilindros

A limpeza do óleo influencia diretamente a vida útil dos componentes hidráulicos.

Pequenas partículas podem circular pelo sistema e atingir as superfícies internas do cilindro.

Com o tempo, isso pode contribuir para desgaste de:

• vedações;
• guias;
• pistões;
• superfícies internas.

A contaminação pode afetar também bombas e válvulas.

Por isso, reformar um componente e instalá-lo novamente em um sistema contaminado sem investigar a condição do óleo pode fazer com que o problema reapareça.

Temos um conteúdo específico explicando os principais sinais e causas da contaminação do óleo hidráulico.

Como funciona a reforma de um cilindro hidráulico?

Uma reforma de qualidade deve começar antes da desmontagem.

O primeiro passo é entender o problema relatado pelo cliente.

Informações como estas ajudam muito:

• O cilindro estava vazando?
• Perdeu força?
• Travou?
• Sofreu impacto?
• Deixou de manter a posição?
• O problema apareceu aos poucos ou repentinamente?
• Em qual máquina trabalha?
• Qual é sua condição de operação?

Depois disso, o componente pode ser desmontado e inspecionado.

Durante a análise podem ser verificadas:

• condições da haste;
• estado das vedações;
• condição das guias;
• superfície interna da camisa;
• pistão;
• roscas;
• pontos de fixação;
• soldas;
• folgas;
• alinhamento;
• condições gerais de montagem.

Somente depois dessa avaliação é possível definir corretamente quais partes precisam de recuperação ou substituição.

Reformar a haste ou fabricar uma nova?

Depende da condição encontrada.

Em determinados casos, a haste pode ser recuperada.

Em outros, o dano pode justificar a fabricação de uma nova peça.

Essa decisão deve considerar questões como:

• desgaste;
• riscos;
• corrosão;
• empenamento;
• dimensões;
• condição da superfície;
• aplicação do cilindro.

Não é apenas uma questão estética.

A haste trabalha diretamente com as vedações e precisa possuir condições adequadas para esse contato.

E se a camisa estiver danificada?

O interior da camisa também precisa ser avaliado.

Riscos profundos, desgaste ou outros danos podem prejudicar o movimento e a vedação do conjunto.

Dependendo do problema, diferentes processos de recuperação podem ser estudados.

Em situações mais severas, a substituição pode ser necessária.

Mais uma vez, a melhor solução depende das condições reais do componente.

A importância de utilizar vedações adequadas

Nem todas as vedações são iguais.

Existem diferentes:

• materiais;
• geometrias;
• durezas;
• aplicações.

A escolha depende das condições de trabalho.

Pressão, temperatura, velocidade, fluido utilizado e frequência de operação devem ser considerados.

Utilizar uma vedação apenas porque possui medidas aparentemente compatíveis pode não ser suficiente.

A aplicação precisa ser analisada.

Depois da reforma, o cilindro deve ser testado

Uma etapa importante da manutenção é verificar o comportamento do conjunto antes de devolvê-lo à máquina.

Dependendo da aplicação e do serviço realizado, podem ser avaliados:

• avanço;
• retorno;
• estanqueidade;
• possíveis vazamentos;
• funcionamento das vedações;
• comportamento sob pressão;
• movimentação durante o curso.

Os testes ajudam a aumentar a segurança e a confiabilidade antes da reinstalação.

Vale mais a pena reformar ou comprar um cilindro novo?

Não existe uma resposta única.

Muitos cilindros industriais possuem construção robusta e podem ser reformados diversas vezes quando os componentes estruturais estão em boas condições.

Em outros casos, os danos podem ser extensos.

Também existem situações em que o projeto antigo já não atende adequadamente à necessidade da máquina.

Por isso, a decisão entre:

reformar → recuperar → fabricar novo

deve ser tomada após uma avaliação do conjunto.

O valor do cilindro não está apenas no preço da peça

Este é um dos pontos mais importantes quando falamos sobre manutenção industrial.

Imagine que determinado cilindro esteja instalado em uma máquina responsável por uma etapa essencial da produção.

Ele pode representar uma pequena parte do valor total daquela máquina.

Porém, se parar de funcionar, todo o equipamento pode ficar indisponível.

Nesse momento, o impacto deixa de ser apenas o valor do cilindro.

Podem existir:

• perda de produção;
• operadores parados;
• atraso em pedidos;
• manutenção emergencial;
• necessidade de compra urgente;
• alteração do planejamento;
• impacto nas etapas seguintes;
• perda de produtividade.

É por isso que um componente relativamente simples pode possuir enorme importância dentro de uma fábrica.

Manutenção barata nem sempre significa economia

Quando uma máquina para, existe naturalmente uma urgência para colocá-la novamente em funcionamento.

Mas resolver somente o sintoma pode criar um ciclo de falhas.

Imagine um cilindro que começa a vazar.

A vedação é trocada rapidamente.

Algum tempo depois, o vazamento retorna.

Troca-se novamente a vedação.

Se ninguém investigar a condição da haste, da guia, da camisa ou do próprio sistema hidráulico, o problema pode continuar acontecendo.

O serviço mais barato no primeiro momento nem sempre representa o menor custo ao longo do tempo.

Uma manutenção de qualidade deve buscar confiabilidade, e não apenas funcionamento imediato.

Manutenção preventiva também se aplica aos cilindros

Não é necessário esperar o cilindro parar completamente.

Algumas inspeções simples podem ajudar a identificar problemas antecipadamente.

Observe regularmente:

• condição da haste;
• pequenos vazamentos;
• folgas;
• pontos de fixação;
• comportamento durante o movimento;
• perda de força;
• ruídos;
• velocidade;
• temperatura;
• condição do óleo.

Identificar uma alteração no início pode permitir que a manutenção seja programada.

Isso é muito diferente de precisar retirar um equipamento da produção de forma emergencial.

Um cilindro bem cuidado ajuda a proteger toda a máquina

O cilindro hidráulico pode realizar milhares de movimentos durante sua vida útil.

Cada avanço e retorno depende de superfícies, vedações e componentes trabalhando corretamente.

Por isso, cuidar desse conjunto significa também proteger:

• o equipamento;
• o processo;
• a produção;
• a segurança;
• o investimento realizado naquela máquina.

Manutenção hidráulica não deve ser vista apenas como um custo relacionado à quebra.

Ela faz parte da conservação do patrimônio industrial.

Conte com a Limax para seus cilindros hidráulicos

A Limax Sistemas Hidráulicos atua com manutenção, reforma e fabricação de cilindros hidráulicos para diferentes aplicações.

Cada componente recebido deve ser avaliado considerando suas condições e a aplicação na qual trabalha.

Entre os serviços e análises que podem fazer parte de uma manutenção estão:

• desmontagem;
• inspeção;
• análise dos componentes;
• recuperação;
• fabricação de peças;
• substituição de vedações;
• montagem;
• testes.

Além dos cilindros, trabalhamos com diferentes componentes e soluções para sistemas hidráulicos industriais.

Se sua empresa possui um cilindro apresentando vazamento, perda de força, danos na haste ou qualquer alteração de funcionamento, entre em contato com a equipe da Limax Sistemas Hidráulicos.

Estamos em Santa Bárbara d'Oeste – SP, atendendo empresas e indústrias com soluções em hidráulica.

Um cilindro pode ser apenas uma parte da máquina. Mas, quando a produção depende dele, cuidar desse componente significa cuidar de todo o processo.

---

Perguntas frequentes sobre cilindros hidráulicos

O que é um cilindro hidráulico?

É um componente que utiliza óleo pressurizado para gerar força e movimento linear.

Para que serve um cilindro hidráulico?

Ele pode ser utilizado para empurrar, puxar, levantar, abaixar, prensar e posicionar componentes de máquinas.

Um cilindro com vazamento precisa ser substituído?

Não necessariamente. Muitos cilindros podem ser reformados, dependendo das condições da haste, camisa, pistão e demais componentes.

Por que um cilindro volta a vazar depois da troca das vedações?

O problema pode estar relacionado a danos na haste, desgaste das guias, camisa danificada, desalinhamento, contaminação ou outras condições do sistema.

Haste riscada pode causar vazamento?

Sim. Irregularidades na superfície podem danificar as vedações durante o movimento.

É possível recuperar um cilindro hidráulico?

Em muitos casos, sim. A possibilidade depende das condições dos componentes e deve ser avaliada individualmente.

O óleo contaminado pode danificar o cilindro?

Sim. Partículas contaminantes podem contribuir para desgaste das vedações e das superfícies internas.

Depois da reforma o cilindro precisa ser testado?

Sempre que aplicável, testes são importantes para verificar funcionamento, vedação e comportamento do conjunto antes de voltar para a máquina.
