Unidade hidráulica: o que é, como funciona e quais componentes possui

Uma unidade hidráulica pode passar despercebida dentro de uma máquina ou processo industrial, mas muitas vezes é ela que fornece a energia necessária para movimentar cilindros, motores hidráulicos e diversos outros componentes.

Em aplicações industriais, a unidade hidráulica precisa fornecer óleo com vazão, pressão, temperatura e nível de limpeza adequados para que todo o sistema funcione de maneira confiável.

Por isso, uma unidade hidráulica não deve ser vista apenas como um reservatório com uma bomba e um motor.

Ela é um conjunto de componentes projetados para trabalhar em conjunto, e seu dimensionamento, montagem e manutenção podem influenciar diretamente o desempenho e a vida útil de todo o equipamento.

---

O que é uma unidade hidráulica?

Uma unidade hidráulica, também conhecida como central hidráulica, é o conjunto responsável por fornecer e controlar a energia hidráulica necessária para o funcionamento de uma máquina ou sistema.

De maneira simplificada, ela utiliza um motor para acionar uma bomba hidráulica.

A bomba movimenta o óleo do reservatório para o circuito, permitindo que a energia seja transmitida até os atuadores responsáveis por realizar o trabalho.

Esses atuadores podem ser, por exemplo:

• cilindros hidráulicos;
• motores hidráulicos;
• sistemas de prensagem;
• mecanismos de elevação;
• dispositivos de fixação;
• equipamentos de movimentação;
• máquinas industriais automatizadas.

Dependendo da aplicação, uma unidade pode ser relativamente simples ou possuir diversos recursos de controle, filtragem, monitoramento e segurança.

---

Como uma unidade hidráulica funciona?

O funcionamento começa no reservatório, onde fica armazenado o óleo hidráulico.

A bomba aspira esse óleo e gera vazão para o sistema.

O motor elétrico, ou outro tipo de acionamento, fornece a energia mecânica necessária para movimentar a bomba.

A partir daí, o fluido percorre válvulas, tubulações e outros componentes até chegar ao atuador.

Em um cilindro hidráulico, por exemplo, o óleo pressurizado atua sobre a área do pistão e produz força e movimento.

Depois de realizar o trabalho, o óleo retorna ao reservatório e inicia novamente o ciclo.

É importante diferenciar dois conceitos:

• vazão está diretamente relacionada à velocidade dos movimentos;
• pressão está relacionada à resistência encontrada pelo sistema e à força disponível nos atuadores.

Isso significa que simplesmente utilizar uma bomba maior ou trabalhar com uma pressão mais elevada não torna necessariamente o sistema melhor.

Cada componente precisa ser dimensionado conforme a necessidade da aplicação.

---

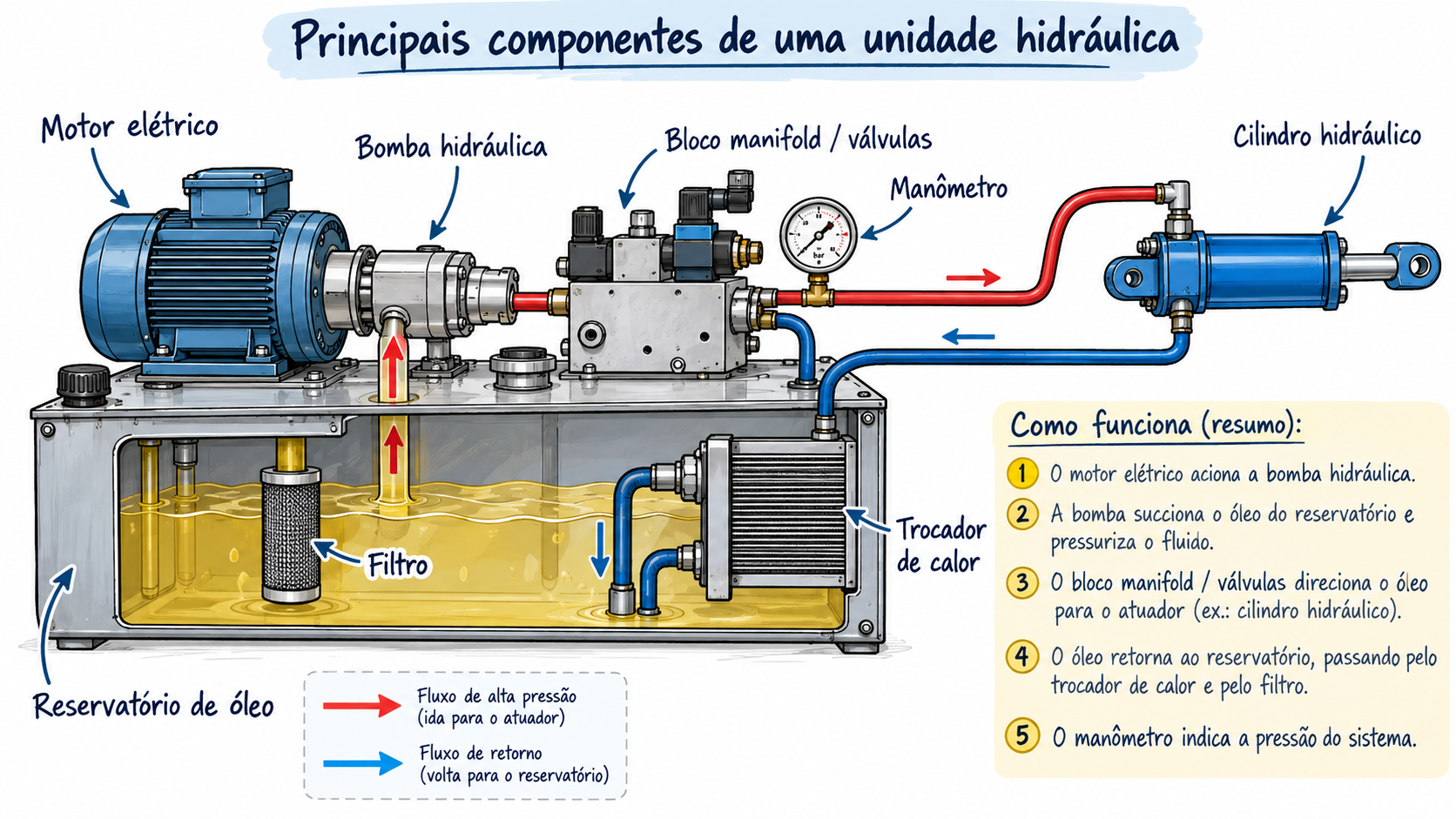

Quais são os principais componentes de uma unidade hidráulica?

Apesar de cada projeto possuir características próprias, alguns componentes são encontrados com frequência em unidades hidráulicas industriais.

Reservatório de óleo

O reservatório armazena o fluido hidráulico utilizado pelo sistema.

Além de armazenar óleo, ele também contribui para funções importantes, como dissipação de calor, separação de ar e sedimentação de determinados contaminantes.

Seu volume e construção precisam ser compatíveis com a aplicação.

Um reservatório inadequadamente dimensionado pode contribuir para problemas de temperatura, aeração e funcionamento do sistema.

Motor elétrico

O motor é responsável por fornecer energia mecânica para a bomba hidráulica.

Sua potência deve ser compatível com a pressão e a vazão exigidas pelo circuito.

Um dimensionamento incorreto pode resultar em sobrecarga, consumo desnecessário de energia ou incapacidade de atender às condições de operação da máquina.

Bomba hidráulica

A bomba movimenta o óleo e gera a vazão necessária para o funcionamento do sistema.

Existem diferentes tecnologias de bombas, como:

• bombas de engrenagens;
• bombas de palhetas;
• bombas de pistões.

A escolha depende de fatores como pressão, vazão, tipo de aplicação, regime de trabalho e características do circuito.

Se quiser entender outros sinais que podem indicar problemas em componentes do sistema, veja também nosso conteúdo sobre 5 sinais de que seu sistema hidráulico precisa de manutenção.

---

Válvulas hidráulicas

As válvulas controlam diferentes características do circuito.

Entre suas funções podem estar:

• limitar pressão;
• direcionar o fluxo;
• controlar vazão;
• impedir fluxo em determinado sentido;
• descarregar a bomba;
• controlar sequências de movimentos.

Uma válvula incorretamente especificada ou ajustada pode alterar significativamente o comportamento da máquina.

Bloco manifold

Em muitas unidades hidráulicas, as válvulas são montadas diretamente em um bloco manifold.

O manifold permite criar internamente diversos caminhos para a passagem do óleo, reduzindo a quantidade de mangueiras e conexões externas.

Quando corretamente projetado, ele pode contribuir para uma montagem mais compacta, organizada e adequada à aplicação.

---

---

Filtros hidráulicos

A filtragem é uma parte fundamental da confiabilidade do sistema.

Os filtros ajudam a controlar a quantidade de partículas contaminantes presentes no óleo.

Dependendo do projeto, podem existir filtros instalados:

• na sucção;
• na linha de pressão;
• no retorno;
• em circuitos auxiliares de filtragem.

A escolha do elemento filtrante não deve considerar apenas sua micragem.

Também é necessário avaliar vazão, pressão, capacidade de retenção, eficiência do elemento e nível de limpeza exigido pelos componentes.

A contaminação é uma das condições que podem reduzir significativamente a vida útil de componentes hidráulicos.

Veja também: Óleo hidráulico contaminado: principais sinais, causas e como evitar problemas.

Manômetro e sensores

O monitoramento ajuda a entender o comportamento do sistema e identificar possíveis anormalidades.

Uma unidade pode possuir:

• manômetros;
• pressostatos;
• sensores de pressão;
• sensores de temperatura;
• indicadores de nível;
• indicadores de saturação de filtros;
• sensores eletrônicos conectados ao sistema de automação.

Em aplicações mais avançadas, essas informações podem ser enviadas diretamente ao CLP ou sistema supervisório da máquina.

Trocador de calor

Durante o funcionamento, parte da energia do sistema hidráulico é transformada em calor.

Quando a dissipação natural não é suficiente, pode ser necessário utilizar um sistema de resfriamento.

Dependendo da aplicação, podem ser utilizados trocadores de calor ar-óleo ou água-óleo.

Temperaturas excessivas podem alterar as características do fluido e reduzir a vida útil de vedações e outros componentes.

Acumulador hidráulico

Alguns sistemas também utilizam acumuladores hidráulicos.

Eles armazenam energia hidráulica e podem ser utilizados para diferentes finalidades, como:

• auxiliar em picos de demanda;
• manter pressão por determinado período;
• absorver pulsações;
• compensar pequenas perdas;
• fornecer energia em determinadas situações de emergência.

A presença e o dimensionamento de um acumulador dependem das características específicas do circuito.

---

Por que uma unidade hidráulica precisa ser dimensionada para cada aplicação?

Duas máquinas podem utilizar cilindros hidráulicos e ainda assim possuir necessidades completamente diferentes.

Antes de definir uma unidade hidráulica, é necessário analisar características como:

• força necessária;
• velocidade dos movimentos;
• pressão de trabalho;
• vazão requerida;
• quantidade de atuadores;
• sequência de funcionamento;
• regime de trabalho;
• temperatura do ambiente;
• espaço disponível;
• nível de filtragem necessário;
• características elétricas;
• requisitos de segurança.

Por isso, copiar uma unidade utilizada em outra máquina nem sempre é uma solução adequada.

Um projeto sob medida permite selecionar componentes de acordo com as necessidades reais do equipamento.

---

Uma unidade maior é sempre melhor?

Não.

Uma unidade superdimensionada também pode gerar problemas.

Bombas, motores, reservatórios e válvulas maiores do que o necessário podem aumentar:

• custo de fabricação;
• consumo de energia;
• geração de calor;
• espaço ocupado;
• custo de manutenção.

Por outro lado, componentes subdimensionados podem trabalhar constantemente próximos dos seus limites.

O objetivo é encontrar o equilíbrio adequado entre desempenho, confiabilidade e características da aplicação.

---

Quais sinais podem indicar problemas em uma unidade hidráulica?

Alguns comportamentos merecem atenção durante a operação.

Entre eles estão:

• aumento excessivo de temperatura;
• ruídos diferentes do normal;
• perda de força;
• movimentos lentos ou irregulares;
• dificuldade para atingir pressão;
• vazamentos externos;
• espuma no reservatório;
• filtros saturando com frequência;
• óleo com aparência alterada;
• funcionamento intermitente;
• falhas recorrentes em bombas ou válvulas.

Esses sintomas não possuem necessariamente uma única causa.

Por isso, o diagnóstico deve considerar o sistema como um conjunto, evitando substituir componentes sem investigar a origem da falha.

---

Manutenção da unidade hidráulica não significa apenas trocar componentes

Uma manutenção adequada começa pela identificação da causa do problema.

Imagine uma bomba hidráulica que apresentou desgaste prematuro.

Simplesmente substituir a bomba pode fazer a máquina voltar a funcionar, mas se a verdadeira causa for contaminação do óleo, temperatura excessiva, cavitação ou alguma condição inadequada do circuito, a nova bomba poderá apresentar o mesmo problema futuramente.

Durante uma avaliação técnica, é importante observar fatores como:

• condição do óleo;
• estado dos filtros;
• pressão de operação;
• vazamentos;
• temperatura;
• funcionamento das válvulas;
• condição da bomba;
• ruídos;
• mangueiras e conexões;
• regulagens;
• condições do reservatório.

Essa análise ajuda a evitar que a manutenção trate apenas a consequência de um problema.

---

Quando vale a pena reformar uma unidade hidráulica?

Nem sempre uma unidade antiga precisa ser completamente substituída.

Dependendo das condições estruturais do equipamento, uma reforma pode incluir:

• limpeza do reservatório;
• substituição de mangueiras;
• troca de filtros;
• revisão ou substituição da bomba;
• manutenção de válvulas;
• substituição de instrumentos;
• correção de vazamentos;
• alteração do circuito;
• instalação de novos sensores;
• melhorias de filtragem;
• revisão elétrica;
• reorganização de componentes.

Em outros casos, principalmente quando existem mudanças significativas na máquina ou necessidade de modernização, pode ser mais adequado desenvolver uma nova unidade.

A decisão deve considerar condições técnicas, disponibilidade de componentes, custo e necessidades futuras do equipamento.

---

Fabricação de uma unidade hidráulica sob medida

Quando uma unidade é desenvolvida para uma aplicação específica, o projeto pode considerar desde o início as características reais da máquina.

O processo normalmente envolve etapas como:

• levantamento das necessidades;
• definição de pressão e vazão;
• desenvolvimento do circuito hidráulico;
• seleção dos componentes;
• projeto do reservatório e estrutura;
• montagem;
• instalação de instrumentos;
• testes;
• ajustes de funcionamento.

Isso permite entregar uma solução adequada ao espaço, desempenho e condições de operação do cliente.

---

Unidade hidráulica: um conjunto que merece atenção

A unidade hidráulica concentra diversos componentes fundamentais para o funcionamento de uma máquina.

Uma falha aparentemente pequena pode afetar todo o processo produtivo.

Por isso, cuidados com projeto, montagem, filtragem e manutenção devem fazer parte da estratégia de confiabilidade do equipamento.

Investir em uma unidade bem dimensionada e em manutenção adequada não significa apenas manter o óleo circulando.

Significa preservar bombas, válvulas, cilindros e outros componentes que dependem das condições fornecidas pela central hidráulica.

---

Unidades hidráulicas na Limax

A Limax Sistemas Hidráulicos trabalha com fabricação, reforma, manutenção e adequação de unidades hidráulicas industriais.

Cada aplicação pode exigir características diferentes de pressão, vazão, filtragem, controle e disposição dos componentes.

Por isso, o desenvolvimento é realizado considerando as necessidades do equipamento e as condições de operação do cliente.

Você também pode conhecer mais sobre nossas soluções em Unidades Hidráulicas.

Se sua empresa precisa desenvolver uma nova unidade hidráulica, modernizar um equipamento existente ou investigar falhas recorrentes, uma avaliação técnica pode ajudar a definir a solução adequada para o sistema.

---

Perguntas frequentes

Qual a diferença entre unidade hidráulica e central hidráulica?

Na prática industrial, os dois termos são frequentemente utilizados para descrever o conjunto responsável por gerar, condicionar e controlar a energia hidráulica utilizada pela máquina.

Toda unidade hidráulica precisa de reservatório?

A grande maioria das unidades industriais convencionais utiliza reservatório, embora existam configurações específicas que podem possuir arquiteturas diferentes.

Como definir o tamanho do reservatório?

Não existe um volume único válido para todas as aplicações. O dimensionamento depende de fatores como vazão, ciclo de operação, geração de calor, características do circuito e espaço disponível.

Qual bomba deve ser utilizada em uma unidade hidráulica?

A escolha depende principalmente das necessidades de vazão, pressão, regime de trabalho, características do fluido e aplicação. Bombas de engrenagens, palhetas e pistões possuem comportamentos e aplicações diferentes.

Uma unidade hidráulica pode ser automatizada?

Sim. Pressão, temperatura, nível, saturação de filtros e outras condições podem ser monitoradas por sensores e integradas a CLPs, IHMs e sistemas supervisórios.

É possível fabricar uma unidade hidráulica para substituir uma antiga?

Sim. Dependendo da aplicação, uma nova unidade pode ser projetada para atender às condições atuais da máquina, inclusive incorporando melhorias de filtragem, instrumentação, controle e organização dos componentes.
